Automatikverbinder B-Typ

Automatikverbinder B-Typ

für die Verbindung zweier Aluminiumprofile.

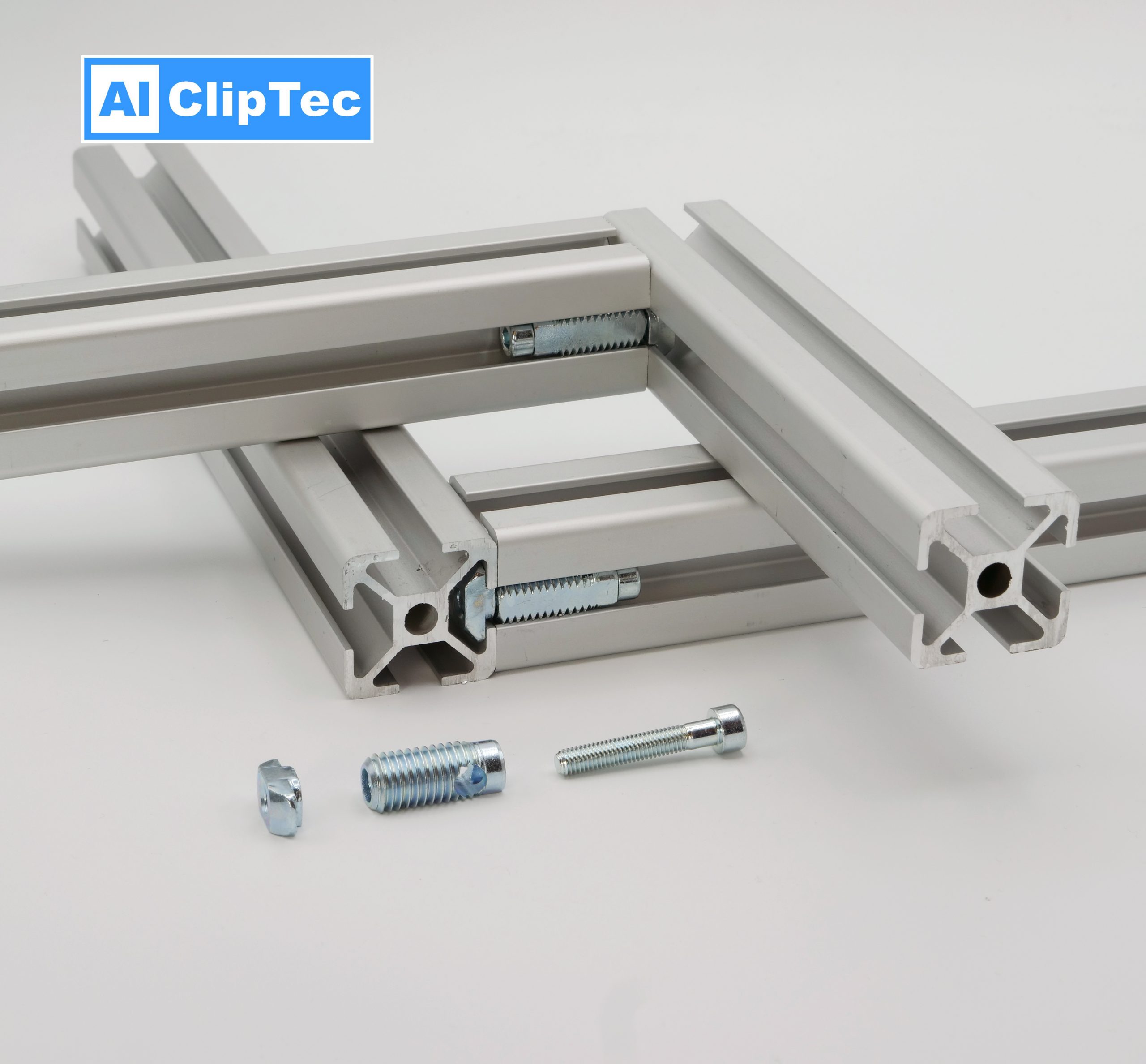

Beschreibung Automatikverbinder 30er:

Hülse wird rechtsdrehend eingeschraubt. Daher kein Lösen der Hülse.
Sechskantschlüssel 4 und 6 erforderlich.

Set: Verbinder, Hülse und Schraube
Befestigungssatz: Hammermutter N8, M5, B-Typ

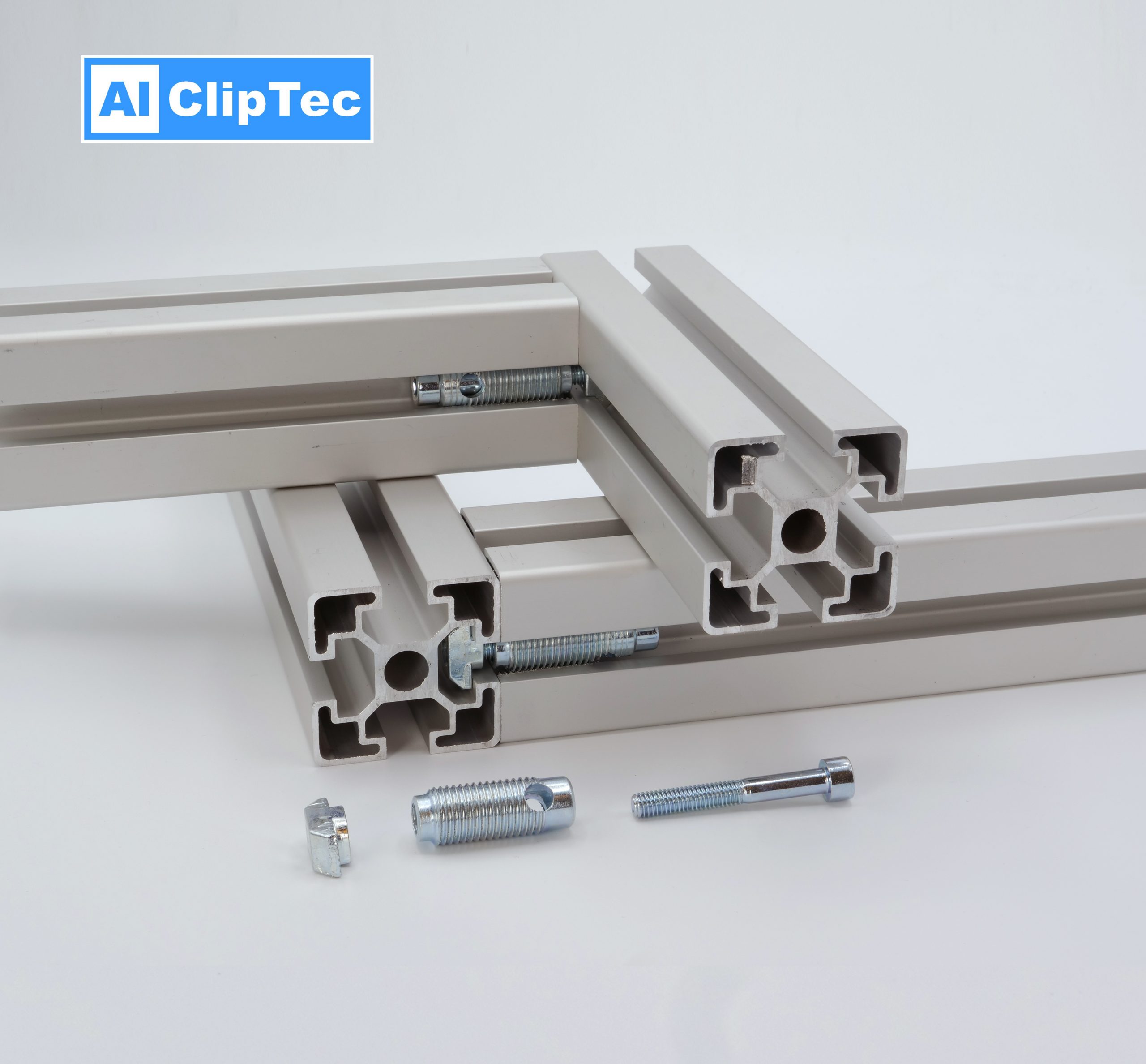

Beschreibung Automatikverbinder 45er:

Hülse wird linksdrehend eingeschraubt. Daher kein Lösen der Hülse beim Festschrauben.
Sechskantschlüssel 5 und 6 erforderlich.

Set: Verbinder, Hülse und Schraube
Befestigungssatz: Hammermutter N10/M6, B-Typ

Material: Stahl verzinkt

Anwendung  der Automatikverbinder B-Typ:

Schraube in die Nut des Profils einschieben, dann die Hülse des Automatikverbinders in die Nut eindrehen mit einem Schraubendreher o. ä..
Der Automatikverbinder schneidet ein Gewinde in die Profilnut. Nutensteine in dem anderen zu verbindenden Profil einfügen. Beide Profile passend zusammenschrauben.
